海德堡SM 52/PM 52墨輥安裝步驟詳解
日期：2016-12-10 10:09:47 瀏覽：0

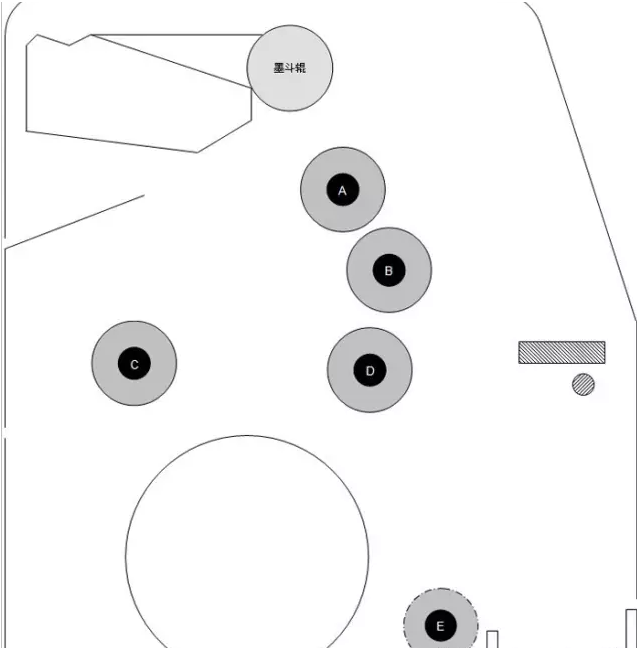

當52機輥?zhàn)硬鸸夂?，機組上只剩下六根不拆的輥?zhàn)樱核母Z墨輥ABCD、一根竄水輥E、墨斗輥
下圖中你還可以看到印版滾筒、水盤、墨斗、一些橫梁、小桿，還有機組護罩
安裝輥?zhàn)訒r，請給墨輥兩頭的軸承抹上黃油潤滑
整個安裝中，注意保護印版滾筒表面，當然，最好提前裝上印版，墨輥要保持輕拿輕放，避免磕碰
使用隨機提供的六號內六角工具

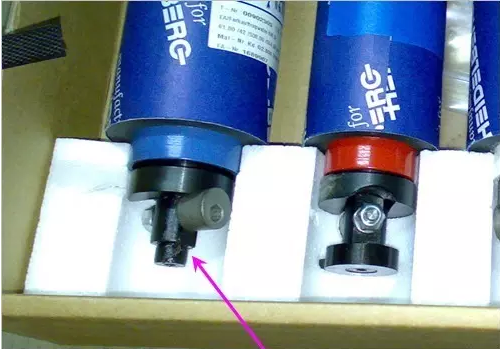

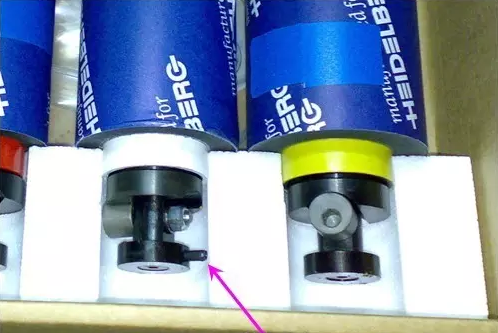

海德堡52機允許配備兩種靠版墨輥：帶竄動的（如下圖）和普通的。（也許，你家的另一種靠版墨輥正存放在庫房里）
安裝帶竄動的靠版輥時，注意：有銷子的一頭，放在傳動側，并插入銷槽
?

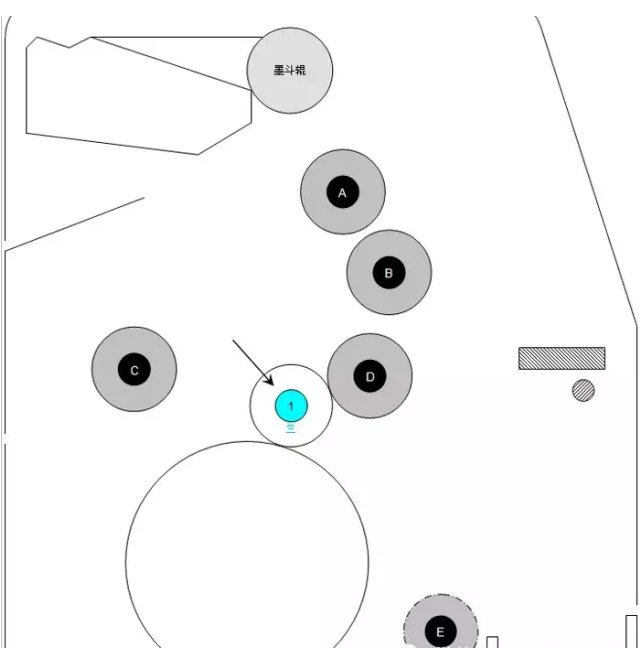

海德堡52機墨輥安裝和調試步驟1
安裝蘭色靠版墨輥1
墨輥軸頭有銷子一邊放在DS面（傳動面）
軸頭有銷子的，請讓銷子插入軸承座的銷槽內
用內六角工具鎖好輥?zhàn)?/span>
?

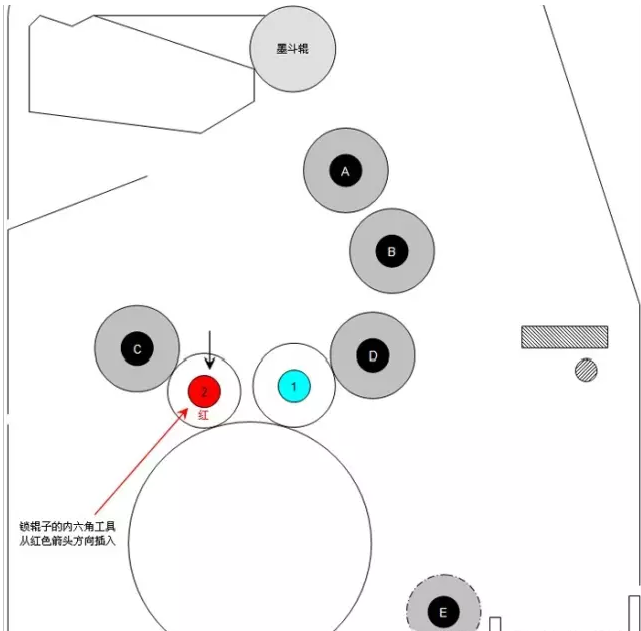

海德堡52機墨輥安裝和調試步驟2
安裝紅色靠版墨輥2
軸頭上有銷子的一頭放在傳動面
軸頭有銷子時政策法規，銷子放入銷槽

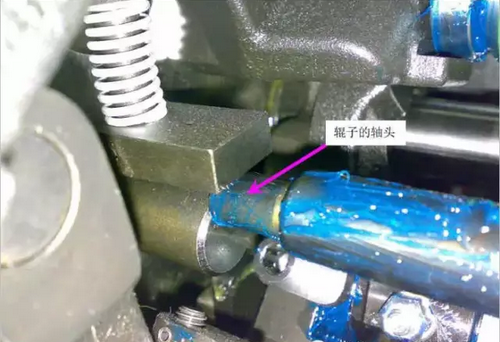

鎖輥?zhàn)拥膬?nèi)六角工具要從下圖紅色箭頭方向插入
鎖好輥?zhàn)?/span>
?

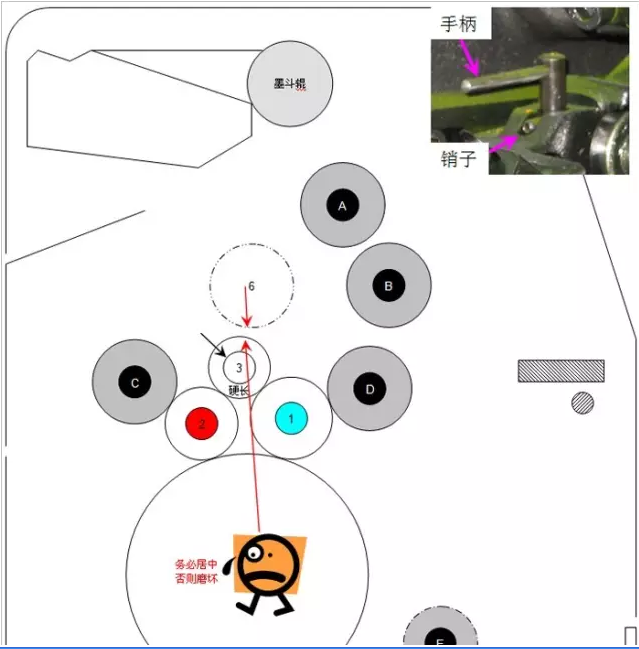

海德堡52機墨輥安裝和調試步驟3安裝3號輥柯達，這是一根硬輥，每個色組有兩根一樣的硬輥，任意裝哪根都可以，左右也可以互換
安裝前抬起右圖中的手柄，讓兩邊的壓輥彈簧都抬起，安裝3號輥后拉回手柄，用彈簧壓住輥?zhàn)?/span>
檢查，讓銷子盡量落到底
正確安裝后，用靠版按鍵“靠版-離版-靠版-離版”操作靠版墨輥時，銷子會隨之輥?zhàn)由舷逻\(yùn)動
安裝3號輥的關鍵是輥?zhàn)右又邪卜?/span>排版，輥?zhàn)幼笥覂啥说妮S頭同時頂在機組上兩邊相應的軸桿端
注意：決不能讓輥?zhàn)右欢说妮S桿壓在機組一邊的軸桿之上，這樣會造成3號輥（硬輥）與6號輥（也是硬輥）硬碰硬地接觸而磨壞，裝到第6步時還要再檢查一下

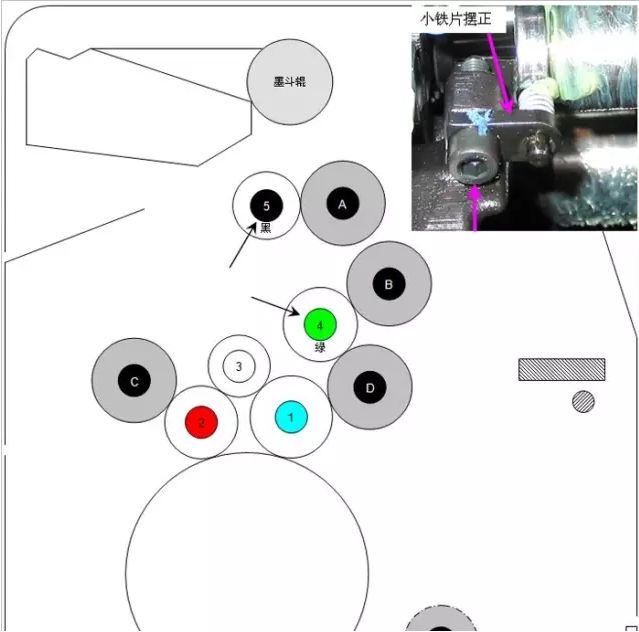

海德堡52機墨輥安裝和調試步驟4、5
安裝4號輥，每個色組有幾根一樣的綠輥，任意裝哪根都可以，膠輥放到硬輥B和D之間，下一步用6號輥頂住它
安裝黑色的5號輥，用小彈簧從下往上頂住輥?zhàn)?，小彈簧的鐵片要擺正再鎖緊
?

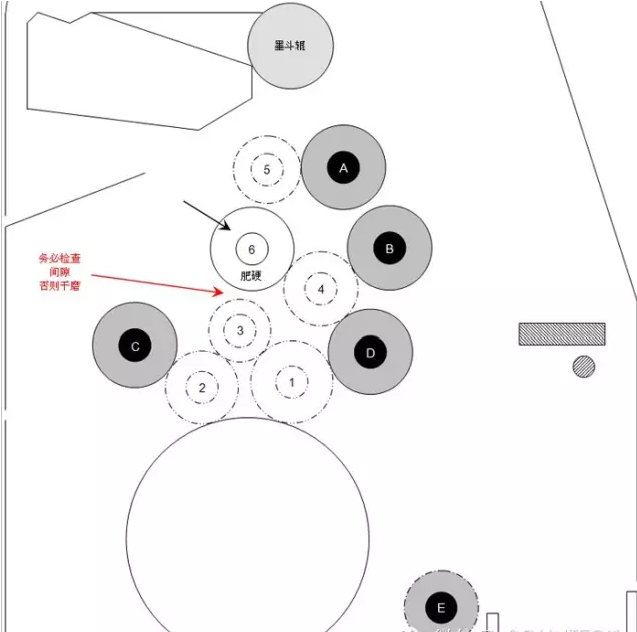

海德堡52機墨輥安裝和調試步驟6
安裝6號棍，這是一根粗的硬輥
安裝很簡單，就是放進去后推到綠色膠輥4上，下一步用7號輥頂住它

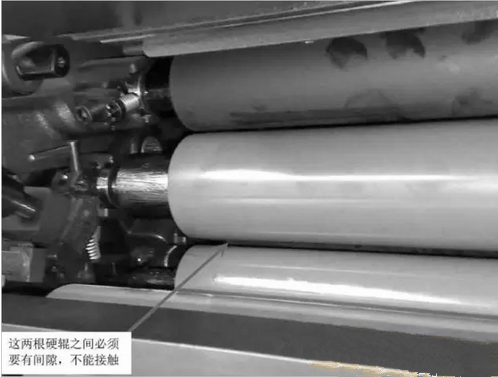

關鍵是再次檢查一下它的下部，不能和下面的3號硬輥有接觸，3號輥沒有居中安裝時就會出現這種問題
?
???????????????????????????????

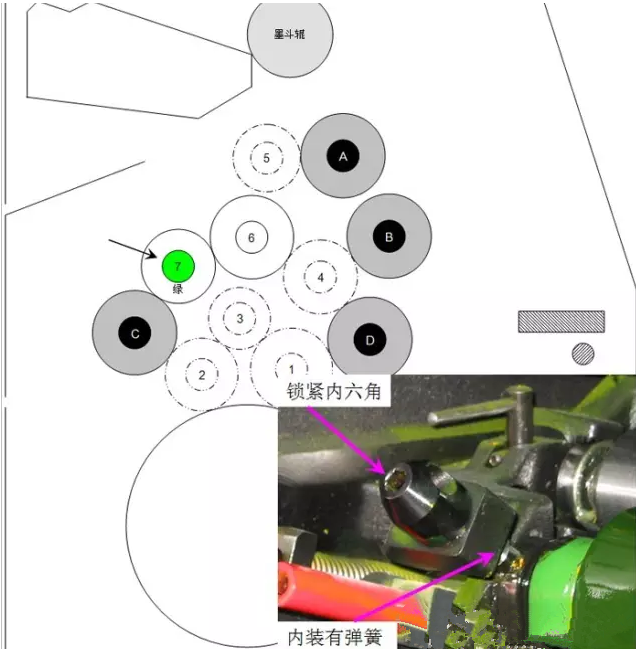

海德堡52機墨輥安裝和調試步驟7
安裝7號輥，綠色膠輥，用圖中的內六角頂緊輥?zhàn)?/span>

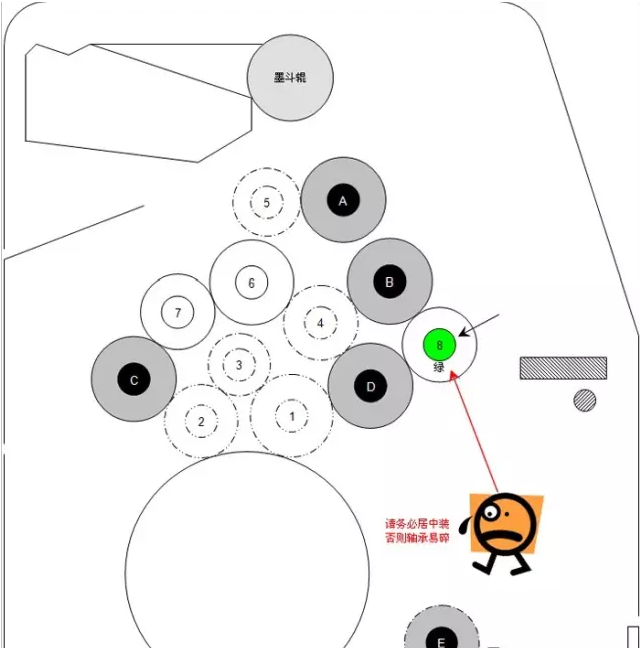

海德堡52機墨輥安裝和調試步驟8
安裝8號輥，這是一根綠色膠輥

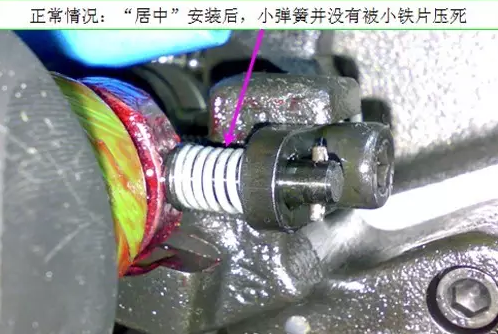

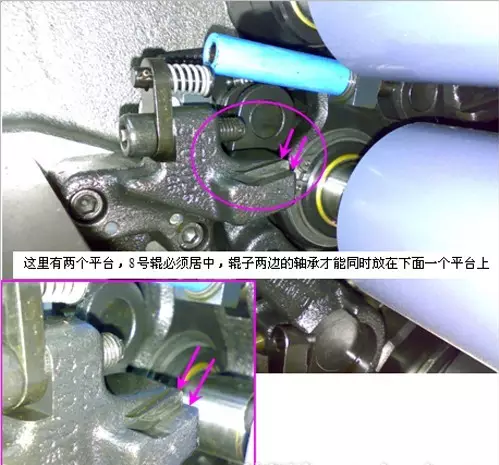

在竄動輥B和D之間，將膠輥居中放在軸承臺上，鎖緊壓輥小彈簧
建議兩個人操作，一個人拿住輥?zhàn)?，一個人去鎖緊整合，防止輥?zhàn)拥粝聛恚覀旅娴母Z水輥E

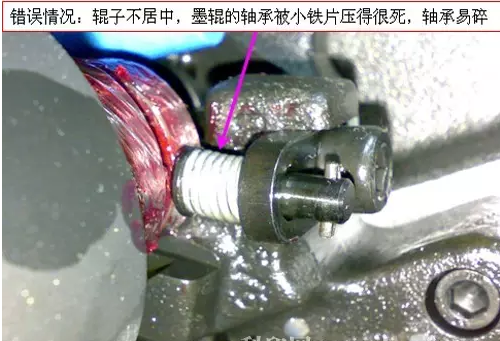

注意：8號輥未“居中”安裝，機器運轉一段時間后，很可能發生8號輥軸承爆裂，碎裂的軸承渣掉到運轉的機器中掃描，容易傷及正在運轉的部件，尤其是滾筒等

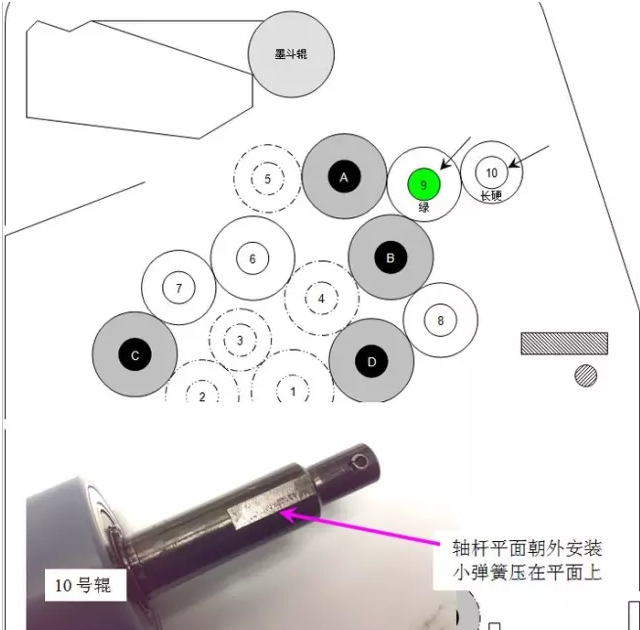

海德堡52機墨輥安裝和調試步驟9、10
·安裝9號輥，這是一根綠色膠輥
·安裝很簡單，就是在竄動輥A和B之間，將膠輥居中放在軸承臺上，下一步用10號輥頂住它
·安裝10號輥，這是和3號輥一樣的硬輥教育，每個色組有兩根這樣的硬輥，任意裝哪根都可以，左右也可以互換，但注意輥?zhàn)觾蛇呡S桿上有平面，平面朝外安裝
·鎖緊壓輥小彈簧，小彈簧正好壓在上述平面上

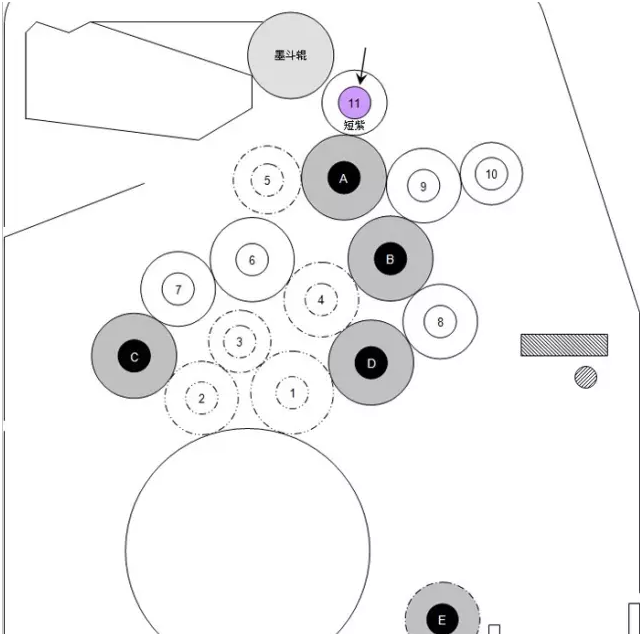

海德堡52機墨輥安裝和調試步驟11
·安裝11號輥，這是一根紫色膠輥
·用小鐵片壓住膠輥軸承，鎖緊
-
-
